ВВЕДЕНИЕ

Настоящее техническое описание и инструкция по эксплуатации (ТО) предназначены для ознакомления с принципом работы и правилами эксплуатации измерителя параметров электронных ламп ЛЗ-3.

ПЕРЕЧЕНЬ СОКРАЩЕННЫХ ОБОЗНАЧЕНИЙ

ПАР

Параметры

ИЗОЛ

Изоляция

AS

Блок микроамперметра и крутизномера

ИЗМЕР

Измерение

КАЛИБР

Калибровка

УСТ. «0»

Установка нуля

ШК

Шкала



1. НАЗНАЧЕНИЕ

1.1. Измеритель параметров электронных ламп ЛЗ-3 (измеритель) предназначен для измерения основных электрических параметров электронных ламп, а также для снятия статических характеристик.

1.2. Измеритель позволяет производить измерения параметров приемно-усилительных и маломощных генераторных (с мощностью рассеивания на аноде до 25W) ламп, кенотронов, диодов и стабилитронов в режимах или не в режимах технических условий или государственного стандарта согласно перечню (приложение 1).

1.3. Измеритель может быть использован на предприятиях, разрабатывающих, выпускающих, использующих и обслуживающих радиотехническую и электронную аппаратуру, а также на базах предприятий-потребителей.

1.4. Измеритель может эксплуатироваться в климатических уcловиях: при температуре окружающего воздуха от минус 10 до +40°С и относительной влажности воздуха 65+15%.

Примечание: Если измеритель вносится в помещение с температурой окружающего воздуха выше 0°С с улицы или из другого помещения, где температура воздуха ниже 0°С, то измеритель перед эксплуатацией необходимо выдержать в этом помещении не менее 2-ух суток.

1.5. Измеритель устойчив к транспортной тряске при частоте 2-3 Hz и ускорении 3g, а также к вибрациям частотой 30 Hz и амплитудой 0,3 mm.

1.6. Питание измерителя осуществляется от сети переменного тока напряжением 127+12,7 V; 220 +/- 22 V частотой 50 +/- 0,5 Hz или от сети переменного тока напряжением 115 +/- 5,75V частотой 400+12 Hz.

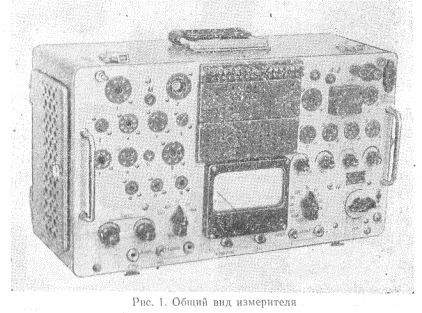

Общий вид измерителя показан на рис. 1.

2. ТЕХНИЧЕСКИЕ ДАННЫЕ

2.1. Измеритель имеет условную шкалу с 75-ю делениями, которая соответствует следующим номинальным значениям:

2.2. Основная погрешность измерения:

напряжений накала, анода, сетки второй, сетки первой, напряжения питания цепей схемы, тока эмиссии диодов, тока анода, тока сетки второй, а также выпрямленного тока проверяемых кенотронов - не более +/- 1,5% от верхнего предела измерений каждой шкалы; обратного тока сетки первой, анодного тока в начале характеристики и тока утечки между электродами - не более +/- 2,5% от верхнего предела измерений каждой шкалы; крутизны характеристики - не более +/- 2,5% от верхнего предела измерений каждой шкалы.

Примечание: Основная погрешность измерения проверяется в нормальных условиях. Нормальными условиями считаются следующие: окружающая температура 20 +/- 5°С; относительная влажность 65 +/- 15%, атмосферное давление 750 +/- 30mm Hg.

2.3. Дополнительная погрешность измерения постоянных напряжений, тока анода, тока эмиссии, тока сетки второй и выпрямленного тока кенотронов в пределах температур окружающего воздуха от -10°С до +40°С при относительной влажности воздуха 65+15% - не более +/- 1,2% от верхнего предела измерений на каждые 10°С изменения температуры.

2.4. Дополнительная погрешность измерения крутизны анодно-сеточной характеристики, обратного тока сетки первой, тока анода в начале характеристики и токов утечки между электродами в пределах температур окружающего воздуха от минус 10°С до + 40°С при относительной влажности воздуха 65 +/- 15% -- не более +/- 2% от верхнего предела измерений на каждые 10°С изменения темпера туры.

2.5. Переменное напряжение питания схем измерителя (напряжение вторичной обмотки трансформатора) посредством переключателя СЕТЬ поддерживается постоянным, что соответствует положению стрелки измерителя на калибровочной отметке шкалы с точностью +/- 1 деление при нажатой кнопке СЕТЬ. При номинальном напряжении питающей сети переключатель СЕТЬ должен быть установлен в 7-е положение.

2.6. Измеритель обеспечивает подачу на электроды проверяемых ламп следующих напряжений: на накал:

на сетку первую:

  постоянных - от минус 0,5 до минус 65 V и минус 100 V;

на сетку вторую:

  постоянных - от 10 до 300 V при токе нагрузки до 15 mА;

на анод:

  постоянных - от 5 до 25 V при токе нагрузки до 50 mА;

  от 25 до 300 V при токе нагрузки до 100 mА;

  переменных -2 по 350 V; 2 по 400 V; 2 по 500 V.

2.7. Для обеспечения автоматического смещения на проверяемые лампы в измерителе имеются следующие значения катодных сопротивлений: 30; 50; 68; 75; 80; 100; 120; 150; 160; 200; 220; 400; 500; 600; 600Ohm.

2.8. Измеритель обеспечивает измерение у электронных ламп согласно приложенному перечню следующих параметров:

у диодов - ток эмиссии или ток анода;

у триодов, двойных триодов, тетродов, пентодов и комбинированных ламп - ток анода, ток второй сетки, обратный ток первой сетки, крутизну анодно-сеточной характеристики, крутизну характеристики гетеродинной части частотно-преобразовательных ламп, анодный ток в начале характеристики или запирающее напряжение сетки первой;

у стабилитронов - потенциал зажигания, напряжение стабилизации, изменение напряжения стабилизации при изменении вели чины тока нагрузки;

у кенотронов - выпрямленный ток только при питании от сети частотой 50 Hz.

Кроме того, измеритель позволяет измерять у подогревных ламп:

  ток утечки между электродами при напряжениях 100 и 250 V (при проверке тока утечки между катодом и подогревателем плюс на катоде, минус па подогревателе).

2.9. Измеритель дает возможность снимать статические характеристики ламп.

2.10. Максимальная мощность, потребляемая измерителем при поминальном напряжении питающей сети, не превышает 300 VA при проверке всех типов ламп, кроме лампы 5ЦЗС, при проверке лампы 5ЦЗС-450 VА.

2.11. Измеритель рассчитан на непрерывную 8-часовую работу, включая время самопрогрева, при проверке различных типов ламп с анодным током до 100 mА. Допускается 2-часовая работа измерителя при непрерывной проверке ламп одного и того же типа с анодным током от 100 до 150 mА с последующим одночасовым перерывом. Время самопрогрева равно 30 min.

2.12. Измеритель сохраняет свои электрические параметры после смены всего комплекта электронных ламп с подрегулировкой соответствующими регуляторами.

2.13. Время наработки на отказ не менее 1250 h.

2.14. Габаритные размеры не более 515 x 320x>230 mm.

2.15. Масса не более 22 kg.

3. УСТРОЙСТВО И РАБОТА ИЗМЕРИТЕЛЯ

3.1. Принцип действия

Принцип действия измерителя заключается в измерении параметров электронных ламп при заданных напряжениях на электродах, устанавливаемых и регулируемых с помощью органов регулировки и управления. Измеритель имеет широкий диапазон регулировки всех напряжений и многопредельные измерительные схемы, благодаря чему возможны измерения параметров ламп в самых разнообразных режимах, а также снятие статических характеристик.

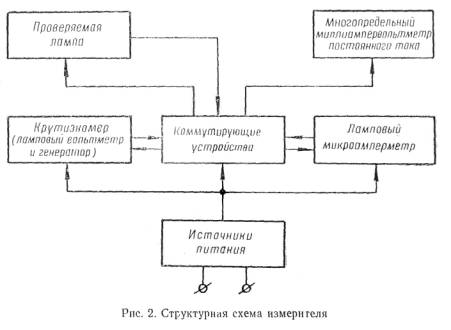

3.1.1. Взаимодействие составных частей измерителя приведено на структурной схеме (рис. 2).

3.1.2. Источники питания предназначены для питания постоянными напряжениями анода, сетки второй, накала и. сетки первой проверяемой лампы, а также крутизномера и лампового микроамперметра.

3.1.3. Крутизномер состоит из лампового вольтметра, предназначенного для измерения переменной составляющей напряжения в цепи анода приемно-усилительных и маломощных генераторных ламп, и генератора, предназначенного для задания па сетку первую лампы переменного напряжения.

3.1.4. Ламповый микроамперметр предназначен для измерения обратного тока сетки первой, анодного тока в начале характеристики, тока утечки между электродами.

3.1.5. Многопредельный миллиампервольтметр постоянного тока предназначен для измерения режимов и параметров проверяемой лампы.

3.1.6. Коммутирующие устройства предназначены для подключения к электродам проверяемой лампы источников питания и схем измерения режимов и параметров проверяемых ламп.

3.2. Схема электрическая принципиальная

Схема электрическая принципиальная измерителя (приложение 10) состоит из следующих основных частей:

3.2.1. Источники питания. К источникам питания относятся силовой трансформатор Т, основные данные которого приведены в приложении 9, четыре полупроводниковых выпрямителя и пять электронных стабилизаторов напряжения.

Выпрямитель, собранный на 2 диодах VD11, VD12, через стабилизаторы напряжения обеспечивает подачу постоянных напряжений на анод и сетку вторую проверяемой лампы, а также на схему измерения крутизны (крутизномер).

Электронный стабилизатор для стабилизации анодного напряжения проверяемой лампы собран на лампах VL1, VL2 и VL4. Выходное напряжение плавно регулируется от 5 до 300 V резистором R76 (Ua).

Электронный стабилизатор для стабилизации напряжения на сетке второй проверяемой лампы собран на лампах VL8, VL9 . Напряжение сетки второй плавно регулируется от 10 до 300 V резистором R112 (Ug2).

Электронный стабилизатор питания цепей схемы (250 V), со бранный на лампах VL16, VL17, является источником питания крутизномера и используется как источник фиксированного напряжения (100 и 250 V) при. измерении токов утечки между электродами. Регулировка напряжения производится резистором R169 (250 V). Одновременно часть этого напряжения используется для калибровки лампового микроамперметра.

Второй выпрямитель, напряжение которого стабилизировано стабилитронами VD15, VD16, собран на диоде VD13. Стабилизированное напряжение этого выпрямителя служит опорным напряжением для электронных стабилизаторов и используется в качестве напряжения смещения на сетке первой проверяемой лампы.

Третий выпрямитель, собранный на диоде VD14, напряжение которого стабилизировано стабилитроном VD20, является источником питания лампового микроамперметра.

Четвертый выпрямитель, собранный на полупроводниковых диодах VD1—VD4 по мостовой схеме, питает цепь накала проверяемой лампы постоянным напряжением. Установка напряжения накала проверяемой лампы производится резисторами R33, R32 (НАКАЛ - ГРУБО и НАКАЛ - ТОЧНО).

Напряжение на вторичной обмотке трансформатора измерителя поддерживается постоянным с помощью переключателя SA6 (СЕТЬ) и контролируется по шкале прибора измерителя при нажатой кнопке СЕТЬ. Стрелка прибора измерителя устанавливается на калибровочную отметку шкалы (знак ▼).

3.2.2. Схемы измерения режимов и параметров ламп. Измеритель содержит многопредельный миллиампервольтметр постоянного тока, крутизномер, ламповый микроамперметр.

Многопредельный миллиампервольтметр постоянного тока предназначен для измерения напряжений на электродах проверяемой лампы и токов в цепях соответствующих электродов. Электрическая схема многопредельного миллиампервольтметра состоит из микроамперметра постоянного тока и комплекта шунтов и добавочных сопротивлений (приложения 3, 4, 5, 6, 7; подключение микроамперметра Р в измерительную цепь на схемах изображено пунктирной линией).

Крутизномер предназначен для измерения крутизны анодно-сеточной характеристики приемно-усилительных и маломощных генераторных ламп. Электрическая схема крутизномера состоит из генератора (1400 Hz) и лампового вольтметра.

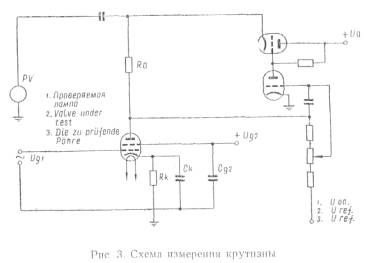

Измерение крутизны проводится по методу Сергеева (рис. 3).На сетку первую с делителя генератора подается переменное напряжение Ug1 с частотой 1400 Hz.

В анодную цепь проверяемой лампы включено сопротивление нагрузки Ra=445Ω.

Так как точка стабилизации находится между сопротивлением нагрузки и анодом, то лампа сохраняет статический режим, несмотря на наличие анодной нагрузки.

На основании изложенного можно с высокой степенью точности полагать:

Ua=Ug1*S*Ra,

где Ug1 — переменное напряжение;

  Ra — сопротивление нагрузки;

  S — крутизна характеристики;

  Uа — переменное напряжение, выделяющееся на нагрузочном сопротивлении.

При условии, что Ug1 = const, Ra=const, Ua = kS, где k - постоянный коэффициент, равный k=Ra*Ug1.

Напряжение Ua измеряется ламповым вольтметром крутизномера. Следовательно, показания измерительного прибора вольтметра пропорциональны значениям измеряемой крутизны. Калибровка крутизномера проводится подачей на вход лампового вольтметра напряжением 120 mV, снимаемого с делителя генератора через тумблер SA5 (S) в положении КАЛИБР. Такая система обеспечивает сохранение точности измерений независимо от изменения во времени чувствительности вольтметра или напряжения генератора.

Генератор (1400 Hz) собран на лампе VL15 по схеме RC - генератора с мостом Вина.

Регулировка выходного напряжения генератора осуществляется изменением глубины отрицательной обратной связи с помощью резистора R157 (АМПЛИТУДА).

Регулировка частоты в небольших пределах проводится изменением сопротивления одного из плеч моста резистором R155 (ЧАСТОТА).

Напряжение с катода второй половины VL15 подается на делитель напряжения, а с делителя напряжение раскачки, равное 450; 225; 112,5; 45; 22,5; 11,25; 4,5 mV - на сетку проверяемой лампы. Чем больше величина крутизны проверяемой лампы, тем меньшее значение напряжения раскачки подается на сетку первую.

Ламповый вольтметр предназначен для измерения переменного напряжения частоты 1400 Hz, снимаемою с анодной нагрузки проверяемой лампы.

Вольтметр представляет собой избирательный усилитель, собранный на лампах VL12, VL13 и VL14. Для получения высокой избирательности в усилителе применены два двойных Т-образных моста. Для выпрямления выходного напряжения используются кремниевые диоды VD9, VD10, работающие в схеме удвоения. Не посредственный отсчет значения крутизны проводится по стрелочному прибору измерителя P, подключенному через сопротивление нагрузки к выходу схемы удвоения.

Ламповый микроамперметр предназначен для измерения обратного тока сетки первой, анодного тока в начале характеристики, тока утечки между электродами.

Ламповый микроамперметр собран на лампе VL18 по балансной схеме, в которой стрелочный: прибор измерителя подключается между катодами лампы VL18. Напряжение, подаваемое на вход схемы микроамперметра, соответствующее полному отклонению стрелки стрелочного прибора, снимается с резистора R93 и равно 0,3V. Установка пуля производится резисторами R122 (УСТ. 0) и R123 (0μА). Калибровка лампового микроамперметра, т.е. установка чувствительности, осуществляется резистором R125 (КАЛИБР).

3.2.3. Коммутирующие устройства. К коммутирующим устройствам относятся все ламповые панели (19 шт.), коммутатор со штепселями, переключатели, кнопки и выключатели.

Основным органом коммутации и управления является коммутатор с набором карт, накладываемых на него.

Коммутатор S состоит из 2 плат. На каждой плате имеется 72 гнезда. Каждое гнездо на схеме электрической обозначается дробью, числитель которой является номером гнезда, знаменатель _ номером платы. Так гнездо 2/1 означает 2-е гнездо первой платы коммутатора.

Штепсели включаются в гнезда коммутатора согласно карте и, таким образом, обеспечивается, безошибочная подача на все электроды ламп требуемых напряжений и включение соответствующих шкал измерительных схем.

Каждая карта составлена для проверки определенного типа лампы. На некоторые типы ламп имеется несколько карт.

На картах указан тип лампы, номер ламповой панели, номер карты, номер и год выпуска технических условий или государственного стандарта, по данным которых составлена карта. Вверх ней части карты указаны режимы проверки согласно техническим условиям или государственному стандарту на лампу и номиналы шкал соответствующих измерительных схем. В нижней части ее указаны нормы измеряемых параметров и номиналы шкал соответствующих измерительных схем. На картах указаны нормы критерия долговечности ламп (если измеритель позволяет измерять параметры, являющиеся критерием долговечности). Нормы критерия долговечности обозначены знаком «*».

На картах знак «Ñ» означает, что это значение параметра (минимальное, номинальное или максимальное) техническими условиями, или государственным стандартом на лампу не оговорено.

Например, Ia =Ñ—5—8 mА, не оговорено минимальное значение тока анода.

3.3. Конструкция

3.3.1. Измеритель по конструкции представляет собой переносной прибор настольного типа.

Измеритель смонтирован на горизонтальной (лицевой) панели из дюралюминия и стальном каркасе, крепящемся к лицевой пане ли с помощью 4 винтов, и помещен в корпус со съемной крышкой.

3.3.2. Крепление лицевой панели к корпусу осуществляется четырьмя винтами, на два винта надеты колпачки для пломбирования измерителя.

3.3.3. На корпусе имеется ручка для переноса измерителя. На лицевой панели измерителя с внутренней стороны для крепления панели к каркасу расположены 2 петли, что обеспечивает удобство при ремонте измерителя.

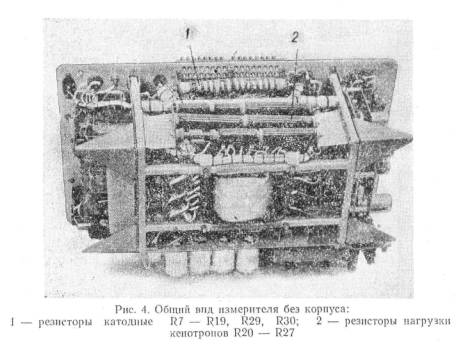

3.3.4. Общий вид измерителя без корпуса изображен на рис. «4», измеритель со снятыми блоками изображен на рис. «5», где с правой стороны каркаса на блоке стабилизатора лампового расположен резистор R169 (250V) для установки напряжения питания цепей схемы, с передней стороны каркаса на откидной панели находится блок конденсаторов, фильтры источников питания, выпрямитель питания лампового микроамперметра. С левой стороны каркаса на блоке крутизномера и лампового микроамперметра расположены резисторы для регулировки выходного напряжения генератора - R157 (АМПЛИТУДА), регулировки частоты генератора R155 (ЧАСТОТА) и грубой калибровки лампового микроамперметра измерителя R122 (УСТ. 0).



3.3.5. На лицевой панели измерителя размещены следующие элементы

  1. гнездо G 1 (XS3) для подачи с помощью шнуров 1, 2, 3 напряжения на сетку первую лампы, соответствующий электрод ко­торой выведен на баллон в виде колпачка или вывода
  2. ламповые панели с 1 по 19 (Е1—Е19)
  3. гнездо Al (XS1) для подачи с помощью шнуров 1, 2, 3 напряжения на анод лампы, соответствующий электрод которой выведен на баллон в виде колпачка или вывода
  4. коммутатор (S)
  5. держатель со штепселями
  6. гнездо G 2 (XS5) для проверки характеристик источника питания цепи сетки второй;
  7. гнездо Л2 (XS2) для подачи с помощью шнуров 1, 2, 3 напряжения на аиод лампы, соответствущий электрод которой выведен на баллон в виде колпачка или вывода
  8. земляная клемма (X)
  9. держатель предохранителя с переключателем напряжения сети (SA7) - 127, 220, 115 V
  10. колодка питания (XT) для подключения кабеля соединительного
  11. регулятор Ug2 (R112) для регулировки напряжения сетки второй
  12. регулятор Ua (R76) для регулировки напряжения анода
  13. переключатель СЕТЬ (SA6) в цепи первичной обмотки трансформатора для регулировки питающего напряжения
  14. сигнальная лампа (лампа накаливания НL)
  15. тумблер СЕТЬ (SA3)
  16. регуляторы -Ug = 0...10Volt (R91) для регулировки напряжения сетки первой
  17. регуляторы -Ug = 0...65Volt (R89)
  18. регулятор S — КАЛИБР. (R129) для калибровки схемы крутизномера
  19. переключатель ПАРАМЕТРЫ (SA2) для переключения рода работы
  20. тумблер S (SA5) для переключения схемы крутизномера с калибровки на измерение
  21. кнопка СЕТЬ (SB2)
  22. кнопка ИЗМЕРЕНИЕ (SB1)
  23. мнкроамперметр (Р)
  24. регулятор uА - КАЛИБР. (R125) для калибровки схемы лампового микроамперметра
  25. переключатель ИЗОЛЯЦИЯ (SA1)
  26. тумблер uА (SA4) для переключения схемы лампового микроамперметра с калибровки на измерение (установка нуля)
  27. регулятор 0 — uА (R123) для плавной балансировки схемы лампового микроамперметра
  28. (29) регуляторы НАКАЛ - ТОЧНО, НАКАЛ - ГРУБО (R32, R33) для регулировки напряжения накала



4. МАРКИРОВАНИЕ И ПЛОМБИРОВАНИЕ

4.1. На каждом измерителе на лицевой панели справа крепится

двумя заклепками марка производственная, выполненная фотохимическим способом, на которой указаны: шифр прибора, год вы пуска и номер изделия.

С левой стороны крышки измерителя крепится шильдик, на котором указан шифр прибора.

4.2. Измеритель пломбируется сургучом или мастикой бутумной, которые заливаются в два колпачка, расположенные вверх ней части лицевой панели.

5. УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ

5.1. При работе с измерителем обслуживающий персонал дол жен выполнять общие правила работы с электрическими прибора ми.

5.2. К работе с измерителем допускаются лица, имеющие общую техническую подготовку, III электротехническую группу, опыт работы с измерительной аппаратурой и умеющие своевременно оказывать первую помощь пострадавшим от электрического, тока.

5.3. Все, допущенные к работе лица должны проходить ежегодно проверку знаний правил техники безопасности.

При работе с прибором необходимо помнить, что гнезда ламповых панелей и гнезда коммутатора находятся под напряжением и что при работе с открытыми боковыми дверцами детали и сборочные единицы, расположенные внутри измерителя, находятся так же под напряжением.

В процессе профилактических работ и ремонтов воспрещается: производить перемонтаж и смену элементов под напряжением, определять наличие напряжения в схеме «на ощупь» или «на искру», оставлять без надзора измеритель без корпуса под напряжением. Строго воспрещается применение каких-либо заменителей предохранителей и включение измерителя без предварительного заземления!
